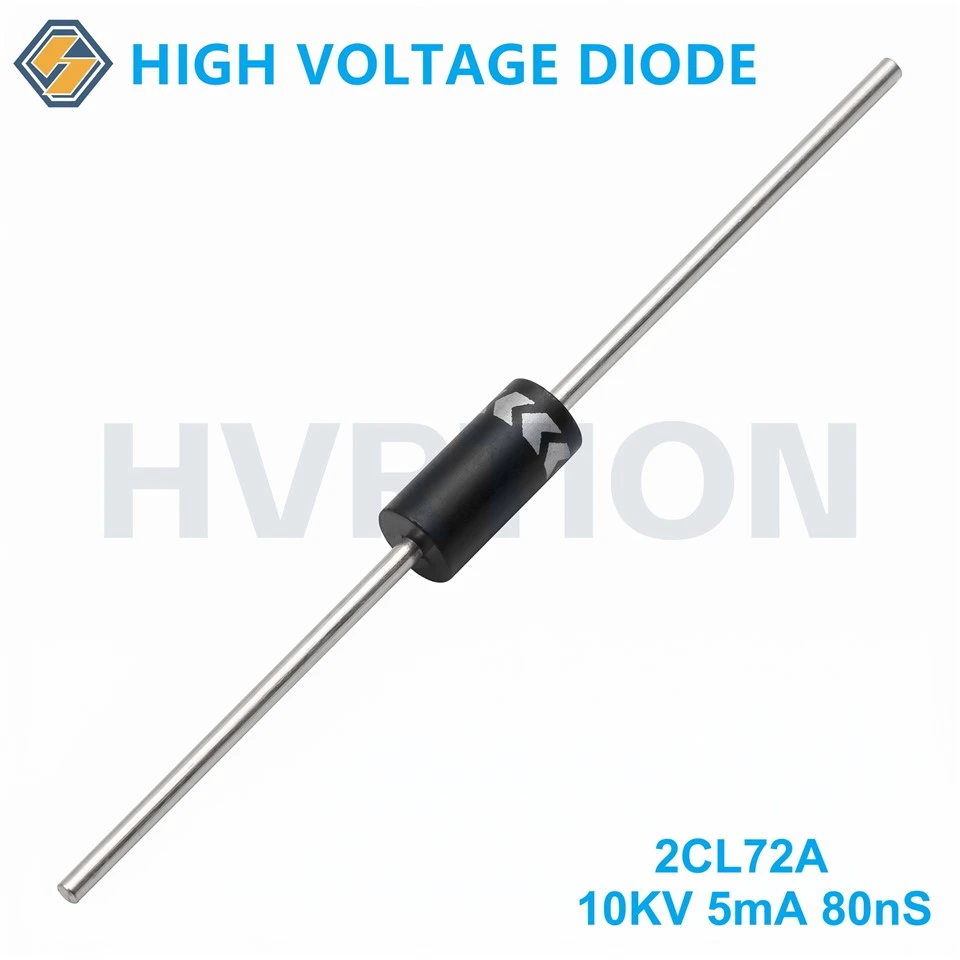

2CL72A ไดโอดการกู้คืนที่รวดเร็ว

ลักษณะทางไฟฟ้า

(ระดับแทม=25 เว้นแต่จะระบุไว้เป็นอย่างอื่น )

เครื่องหมาย

เงื่อนไข

ค่านิยม

หน่วย

แรงดันย้อนกลับพีคซ้ำๆ

V_ร.ร.ม

10

เควี

กระแสไปข้างหน้าเฉลี่ยสูงสุด

I_O

@ออย ต_{หยุดพัก}=50 องศา

5

มิลลิแอมป์

สูงสุด กระแสไฟกระชาก

I_{เอฟเอสเอ็ม}

0.5

A

สูงสุด แรงดันตกคร่อมไปข้างหน้า

V_{เอฟเอ็ม}

ต้า=25 องศา

30

V

สูงสุด เวลาการกู้คืนย้อนกลับ

ทีอาร์

I_F=2มิลลิแอมป์ ผม_R=4มิลลิแอมป์

80

เอ็นเอส

สูงสุด กระแสย้อนกลับ

I_ร.ร.ม

2.0

μA

สูงสุด ชุมทางอุณหภูมิ

T_J

130

ระดับ

ช่วงอุณหภูมิในการจัดเก็บ

Tstg

-40-+130

ระดับ

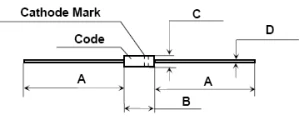

ขนาดเค้าร่างของแพ็คเกจ

รายการ

เรตติ้ง

วีอาร์อาร์เอ็ม

10kV

ถ้า(AV)

5mA

ไอเอสเอ็ม

0.5A

อุณหภูมิทางแยก

120 องศา

อุณหภูมิในการจัดเก็บ

-40 องศา ~ +120 องศา

ข้อได้เปรียบ

คำอธิบาย

แรงดันย้อนกลับ 10kV

ความสามารถในการฉนวนไฟฟ้าแรงสูงที่เชื่อถือได้

กระแสไปข้างหน้า 5mA

เหมาะสำหรับวงจร HV ขนาดกะทัดรัด

เวลาการกู้คืน 80ns

รองรับการทำงานความถี่สูง

กระแสไฟรั่วต่ำ

ปรับปรุงประสิทธิภาพการใช้พลังงาน

แพ็คเกจแกนเล็ก

บูรณาการ PCB และโมดูลได้ง่าย

ประสิทธิภาพอุณหภูมิที่มั่นคง

ใช้ในอุตสาหกรรมที่เชื่อถือได้

พิมพ์

ค่านิยม

อุณหภูมิ เงื่อนไข

ลักษณะทางไฟฟ้า
[ต้า=25ระดับทั้งหมดเป็นค่าสูงสุด]

มิติ

วีอาร์อาร์เอ็ม

ถ้า(AV)

ไอเอสเอ็ม

ทีจ

Tstg

วีเอฟเอ็ม

ไออาร์1

ตร

Φร่างกาย*L,Φตะกั่ว

[IFM=10มิลลิแอมป์]

[วีอาร์=วีอาร์เอ็ม]

[ถ้า=2mA IRM=4mA]

เควี

มิลลิแอมป์

A

ระดับ

ระดับ

V

μA

μS

มม

2CL70A

6

5

0.5

120

-40~+120

20

2

0.08

Φ2.5*6.5/Φ0.5

2CL71A

8

5

0.5

120

-40~+120

25

2

0.08

Φ2.5*6.5/Φ0.5

2CL72A

10

5

0.5

120

-40~+120

30

2

0.08

Φ2.5*10/Φ0.5

2CL73A

12

5

0.5

120

-40~+120

37.5

2

0.08

Φ2.5*10/Φ0.5

2CL74A

14

5

0.5

120

-40~+120

42.50

2

0.1

Φ2.5*10/Φ0.5

2CL75A

16

5

0.5

120

-40~+120

50

2

0.08

Φ2.5*10/Φ0.5
